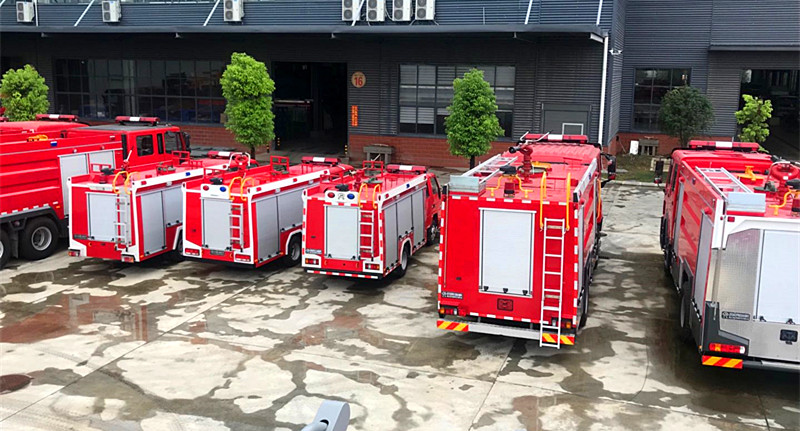

在我们常规的救援类特种车辆当中、有一款是非常常见的、他就是水罐消防车、不管是在来来往往的街道,以及现金的厂区、企业与社区等等地方,只要有微型消防站的东风都需要配备这款灭火神车。正式因为最常见,不少客户也是问的最多,今天小编就来详细介绍CIA这种类型车辆的详细情况。特别是水罐消防车价格,厂家详细介绍水罐消防车车型配置与价格。当然首先我们还是待深入了解它,它的配置,才能知道多少钱。
我们可以以下几个配置方面入手,来了解它的配置情况,熟读了这些你也可以很快地认识水罐消防车这款神车!
一、 消防车汽车底盘:
1、 消防车底盘根据用户需求采用各种品牌(如东风,重汽,北奔)。
2、 消防车最高车速:≥90km/h
3、 消防车发动机:
(1)、型式:水冷直列六缸四冲程增压柴油机
(2)、型号:康机,玉柴等
(3)、最大扭矩:559N.m(1500 1700r/min)
5、消防车离合器:单片干式,摩擦片外径¢350mm,液压远距离操纵,离合带气压助力器。
6、消防车变速器:机械式六档变速箱,机械式远距离双杆操纵。
7、消防车传动轴:开式,十字轴式万向节,带有十字轴滚针轴承。
8、消防车前轴:端拳式、锻钢件工字型断面。
9、消防车后桥:驱动桥,单级双曲线齿轮主减速器,全浮式半轴。
10、消防车轮胎规格:8.25-16,9.00-20,10.00-20
11、消防车悬架:前悬架为多片簧,吊耳式结构,有双向作用筒式减城器。后悬架为主副簧结构。
12、消防车转向系统:动力转向系统。
13、消防车制动系统:双回路气制动系统。
14、消防车电气系统:采用24V制电路系统。
15:满载总质量≤15吨。
二、 消防车驾驶室
1、 结构:二汽特种车身厂专业制作,整体冲压式驾驶楼,平头、四门、双排座,扭杆式翻转机构。
2、 布局:驾驶室前排有司机座1个,乘员座1个,后排有乘员座4个,乘员和驾驶员间可直接通话,交流方便。
3、 设备:除原车设备外,加装有取力器控制开关及指示灯、警灯、警报灯、爆闪灯、标志灯、示廓灯等开关。
三、 消防车液罐
1、 容量:水6000kg
2、 材质:水罐采用武钢Q235-B优质碳钢板,经特殊防腐处理,如有泡沫罐采用不锈钢板。顶板厚度3mm、底板厚度为4mm。
3、 结构:钢板焊接式,水罐体为大型卷板机一次性卷板成型,纵向焊接,内设防浪板。
4、 设备:液罐设2个人孔,带有快速锁紧及开启装置,设2个排污口(带球阀启闭装置),设2个液位指示器,设1个罐体溢流装置,1个罐顶溢流装置,罐体两侧各设1个单向注水口,带快速接口。
5、 联接:罐体通过管路系统与消防泵合理联接,与水罐有1个注水口,1个后进水口,与泡沫罐有1个进液门。
6、 技术要求:符合GA39.5的有关规定。
四、 消防车消防泵及管路总成
1、 消防泵
(1)、型号:中低压消防泵型号CB20.10/20.40 、 消防泵型号CB18/15-XZ
(2)、引水装置:采用干式多片电磁离合器自动脱离机构,无需添加任何润滑剂,建立0.3MPa的压力时即可完成引水动作,引水时间≤25秒,反应灵敏,可在任何转速下实现自动脱离。可连续运转,使用寿命长。
(3)、安装位置:中置式(采用夹心取力器取力)或后置式
参数 低压工况 中压工况 7m吸深工况
流量(L/S) 40 20 20
出口压力(MPa) 1.0 2.0 1.0
吸深(M) 3 7
引水时间(S) ≤25
水平远距离供水(M) 1040(可同时出3支¢19mm口径水枪)
垂直供水(M) 145(可同时出3支¢19mm口径水枪)
2、 管路总成
水泵设有吸水口2个,出水口2个,均为快速接口,装有1付中压卷盘(胶管长度40米),配备1只中压枪。通过罐到顶部的水泡管路直径为80mm,管路中配有取力器冷却水管路,泵放余水管路,并有不间断引水总成。
五、 消防车泡沫炮
1、 型号:PP48型可调式泡沫炮
2、 安装位置:水罐顶部
3、 泡沫炮水平回转角:360°
4、 水炮最大俯仰角:30°-+70°
5、 压力:0.5-1.2MPa
6、 流量:48L/S
7、 射程:水射程≥60米,泡沫≥55米
六、消防车取力器
采用先进工艺,质量可靠,性能稳定无噪音,操作方便。
1、 型式:夹心式(全功率取力)
2、 构造:齿轮采用优质合金钢,采用渗碳表面淬火等特种工艺加工而成。
3、 操纵:采用电磁阀控制(气压助力)。
4、 冷却:强制、自动调节式水冷。
5、 润滑:飞溅润滑。
6、 指示灯:驾驶室内设有一只取力器工作指示灯。
七、 消防车器材箱及泵房
用料考究,装饰新颖,结构设计合理,安全可靠。
1、 结构:整体式框架焊接结构,确保强度和刚度,器材箱及泵房均采用45×45mm铝合金型材内藏式搭接技术,合理分配空间,提高空间利用率和可变性。
2、 材质:骨架、蒙皮为优质Q235-A钢材,外部侧板2mm厚,顶板,底板3mm厚,泵房及器材箱装饰采用1.5mm-2.5mm厚铝合金花纹板(阳极氧化处理),且花纹铝板通过具有弹性、高粘接强度的密封胶与主结构相联,联接牢固无振动发响,接口平整,美观耐用。
3、 帘子门:器材箱及泵房均采用铝合金卷帘门开启方式,开关方便可靠。
八、 器材布置原则
1、 按战斗编成和战斗展开设计器材集成。
2、 按人体工程学原理设计各种器材托架。
推荐阅读:【水罐消防车】水罐消防车价格,参数,生产厂家
3、 按使用逻辑关系和使用频率放置器材。
4、 站在地面式或踏板上1-2个动作内取用任何器材。
九、 器材布置要求
1、 车顶设多用途拉梯支架、取用方便、快捷。
2、 水带放置采用隔板式放置方式,安全可靠,方便快捷。
3、 器材箱放置空气呼吸器支架跑车、可安装6具空气呼吸器。
4、 使用铝合金型器材搭接技术分隔器材箱,使各种器材放置合理,空间利用率大于80%。
5、 使用防锈、防振、防脱落、防划伤的专用平具固定所有器材。
十、踏脚翻板
1、材质:骨架为优质Q235-A钢材,蒙皮为2.5mm厚铝合金花纹板(阳极氧化处理)。
2、结构:翻板采用30×30热轧矩形管框架焊接,气弹簧锁定,安全可靠。
3、要求:踏脚翻板翻下时高度不大于550mm,静载荷大于225Kg。翻上时符合GB11567的规定。
十一、仪表板及板上设备
仪表板位于泵房内,观测方便,操作灵活,仪表板装有:转速表一个,水泵真空表、压力表各一只;器材箱照明开关一个,水罐液位指示装置一个,泡沫罐液位指示装置一个,备用开关一个。
十二、电器系统
1、 车顶上部装有1只红蓝色长排警灯。
2、 车顶前后配有24V、60W照明灯各一只。
3、 车辆两侧上方配有四只爆闪灯,下方装有侧标志灯,前后装示廓灯,并符合GB4785规定。
4、 警报器可设置5种以上警报音:警灯、警报器、照明灯等电路为独立式附加电路,控制件安装在驾驶室内,操作简便,性能可靠。
十三、喷漆
1、 大红色:驾驶室、器材箱、泵房、翻板。
2、 白色:轮辋外圈,前保险杠。
3、 油漆:福莱姆(PRIME)汽车漆。
十四、整车造型
车身以车头外轮廓标准,各转角处均为直角造型,整车造型气派,美观、大方。
十五、总体技术要求
1、 所有操作开关、仪表及车辆均符合规范的铭牌标志。
2、 整车性能符合GB7956《消防车消防性能要求及试验方法》的规定。
3、 罐体质理符合GA39.5《泡沫消防车通用技术条件》的规定。
4、 整车外观美观大方,平整度符合GA39.5的规定。
5、 所有铆接间距均匀、适中。
6、 所有焊接牢固、焊后打磨光整。
水罐消防车价格:详细解读了以上十五条,就等于了解了它的生产构造与整车配置、我们再来说说它的价格。除了配置不同价位不同之外,车型也分小型水罐消防车,重型水罐消防车,大型水罐消防车,吨位也从1吨2吨3吨-5吨-8吨-10吨-24吨等等不同吨位,也就是载液量,它的吨位所对应的底盘也都有所不同;而且底盘品牌不同价位也有相当大的区别。(国产与进口的区别就更远了)这里我们就不卖关子了,给大家提供一个消防车生产厂家的参考报价:小型水罐消防车在12-35万区间,中型水罐消防车在32-70万区间。大型消防车在60-110万区间【以上为国产底盘参考价格】。了解详细消防车价格可随时来电或微信咨询我们。
