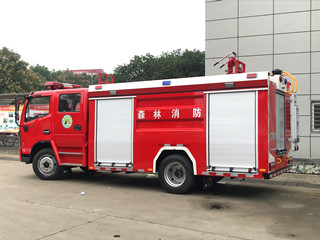

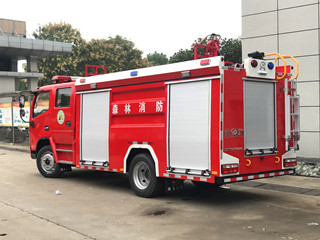

如今随着石油化工以及生活物资等生产企业的增加，不少企业以及工业园区都匹配了泡沫消防车来应对突如其来的火灾问题。今天我们特别推荐一款非常哇瑟的东风5吨泡沫消防车车型，它不仅价格实惠，功能全面，而且射程远，马力足。基本符合大部分客户朋友们的日常消防需求；JDF5110GXFPM50/E6型泡沫消防车采用东风EQ1125SJ8CDC底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为双排，可乘坐3+3人,该车为外露罐结构，车身前部为器材箱,中部为水罐，后部为泵房。载液罐体为优质碳钢，与底盘采用弹性连接，载水3400kg（PM50），泡沫液量1600kg（PM50），装备了上海茸申消防设备有限公司生产CB10/30型低压消防泵，额定流量30L/S，车顶安装成都威斯特消防机械有限公司生产的PL8/24型车用消防炮。该车辆结构紧凑，配置完备，5吨泡沫消防车多少钱一台机动性强，能够及时应对企业，社区或重点消防单位的火情，可以第一时间形成小型战斗力进行初期火灾的扑救和人员疏散撤离。可广泛应用于消防救援站，政府专职消防队，企业专职消防队等。
整车消防性能符合GB7956-2014标准要求；底盘通过国家强制性产品认证；发动机排放符合GB17691-2018第六阶段限值的规定要求（国Ⅵ标准）；整车通过国家消防装备质量监督检验中心检，CCCF已下发，招投标项目相关资质全部满足。5吨泡沫消防车多少钱一台？答：这款车型的消防车厂家市场报价在25W-30W万区间，具体价格需要根据您的配置要求来提供，可随时来电咨询我们消防车生产厂家。我们车型全质量优，售后服务有保障！
一、整车描述
1、概述
|
外廓尺寸 |
6940×2195×3060mm |
|
最大总质量 |
11240kg |
|
载液量 |
泡沫车载水3400kg，泡沫1600kg |
|
最高车速 |
90km/h |
|
消防泵额定流量 |
30L/s 1.0MPa |
|
消防炮额定流量 |
泡沫车：24L/s 1.0MPa |
|
消防炮射程 |
泡沫车：泡沫≥42m 水≥55m |
|
比功率 |
121/11.24=10.7 |
|
接近角/离去角 |
21°/11° |
2、整车主要参数
二、底盘
1、底盘主要参数
|
型号 |
EQ1125SJ8CDC |
 |
|
制造商 |
东风汽车股份有限公司 |
|
|
发动机额定功率 |
121kw |
|
|
发动机排量 |
2970ml |
|
|
发动机排放标准 |
GB17691-2018国Ⅵ |
|
|
驱动形式 |
4×2 |
|
|
轴距 |
3800mm |
|
|
最大允许总重 |
11995kg |
|
|
最小转弯半径 |
≤7m |
|
|
变速箱 |
手动 |
|
|
取力器 |
|
2、乘员室
|
结构 |
平头、四门，改制双排 |
|
|
司乘人员数 |
3+3人 |
|
|
驾驶员位置 |
左置 |
|
|
设备 |
原车仪表板处设置消防操作仪表板及警灯控制盒，加装 1、警报器； 2、取力器控制开关及指示灯； 3、附加电源开关； |
三、上装结构及性能参数
|
总体布置 |
整车由消防员乘员室和车身两大部分组成，车身布置采用外露罐式结构，前部为器材箱，中部为水罐，5吨泡沫消防车多少钱一台器材箱后部为泵房。 |
|
工艺要求 |
所有碳钢型材及板材均采用酸洗磷化处理防锈蚀，所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割，保证零件精度。 |
|
|
|
1、 器材箱和泵室
|
结构 |
主框架结构采用优质方管焊接，国六东风大多利卡5吨泡沫消防车技术参数图片报价外装饰板采用碳钢板焊接，车顶防滑，可行走。(可根据用户需求采用铝合金方管焊接） |
|
|
器材箱 |
器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒 |
|
|
泵房 |
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材。 |
|
|
保温位置：安装燃油加热器（根据客户需求选装） |
||
|

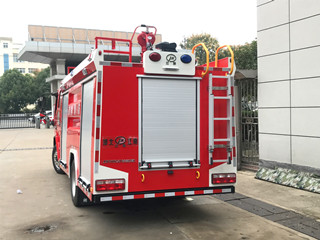

爬梯及上车拉手
|
后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。 |
|
|
2、水罐 |
||
|
容量 |
3400kg（PM50） |
|
|
材质 |
优质碳钢，厚度为3mm(可根据用户需求采用不锈钢、PP材质制作） |
|
|
结构 |
内藏式罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1 MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理 |
|
|
罐体固定 |
与底盘车架弹性连接 |
|
|
罐体设置 |
人孔：设直径460mm人孔1个，带有快速锁定/开启装置 |
|
|
溢流口：设DN65溢流口1个 |
||
|
放余水口：设1个DN40水罐放余水口，配球阀 |
||
|
注水口：在水罐左右两侧各接1只DN65接口 |
||
|
进出水口：设1个水罐到水泵进水管，DN100阀门，手动控制，设1个水泵至水罐充水管，DN65阀门，手动控制 |
||
3、泡沫罐
|
容量 |
1600kg（PM50） |
|
|
材质 |
优质碳钢，厚度为3mm(可根据用户需求采用不锈钢、PP材质制作） |
|
|
结构 |
内藏式罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1 MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理 |
|
|
罐体固定 |
与底盘车架弹性连接 |
|
|
罐体设置 |
人孔：设DN460人孔1个，带有快速锁定/开启、自动泄压装置 |
|
|
溢流口：设DN40溢流口1个 |
||
|
放余液口：设1个DN40泡沫罐放余液口 |
||
|
出泡沫口：设1个DN40泡沫罐到水泵出泡沫管 |
四、水系统
1、水泵
|
型号 |
CB10/30-RS型低压车用消防泵 |
|
|
形式 |
低压离心式 |
|
|
额定流量 |
30L/s @1.0MPa |
|
|
出口额定压力 |
1.0MPa |
|
|
最大吸深 |
7m |
|
|
引水装置 |
活塞式真空泵 |
|
|
引水时间 |
最大吸深时≤50s |
2、 管路系统
|
管道材质 |
优质无缝钢管 |
|
|
吸水管路 |
泵房后侧设一个DN100吸水口 |
|
|
注水管路 |
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路 |
|
|
出水管路 |
泵房左右两侧各设1个DN80出水口，带截止阀和扪盖 |
|
|
冷却水管路 |
配有冷却取力器的冷却水管路及控制阀 |
五、灭火装置
1、车载泡沫炮
|
型号 |
PL8/24 |
|
|
制造商 |
成都威斯特消防机械有限公司 |
|
|
回转角度 |
360°水平回转 |
|
|
最大仰/俯角 |
俯角≤-15°，仰角≥+45° |
|
|
流量 |
24L/S |
|
|
射程 |
泡沫≥40m 水≥45m |
2、泡沫比例混合器
|
比例混合器型号 |
PH64 |
|
|
制造商 |
上海茸申消防器材有限公司 |
|
|
工作压力范围 |
0.6—1.4MPa |
|
|
流量范围 |
16—64L/S |
|
|
混合比 |
3%—6% |
|
|
调节方式 |
手动 |
六、消防控制系统
控制面板主要包括驾驶室控制和泵室控制两部分
|
驾驶室内控制 |
水泵脱挂档、警灯警报、照明及信号装置控制等 |
|
|
泵室内控制 |
上装总电源开关、参数显示、状态显示 |
七、电气设备
|
附加电气 |
设独立电路 |
|
|
辅助照明 |
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等 |
|
|
频闪灯 |
车身两侧安装红、蓝两色频闪灯 |
|
|
警示装置 |
长排全红警灯，安装在驾驶室顶部 |
|
|
警报器，其控制盒在驾驶员前下方 |
||
|
火场照明 |
上装后部安装35W消防探照灯1个 |
八、表面处理
|
面漆 |
优质国产漆 |
|
颜色 |
车体外表面主色为RO3消防红 |
九、随车消防器材的布置和配备
1、器材布置
|
1 |
按照消防实战需要，根据消防操作程序，就近取放。 |
|
2 |
使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。 |
|
3 |
标示醒目，多人操作，互不干涉。 |
2、器材配备（标配）
|
1 |
吸水管 |
100×4米 |
2 |
根 |
螺纹式 |
|
2 |
滤水器 |
FLF100 |
1 |
件 |
螺纹式 |
|
3 |
分水器 |
FII80/65×3-1.6 |
1 |
件 |
内扣式 |
|
4 |
集水器 |
JII100/65×2-1.0 |
1 |
件 |
内扣式 |
|
5 |
水带 |
13-65-20 |
4 |
盘 |
低压；内扣式 |
|
6 |
水带 |
13-65-20 |
4 |
盘 |
低压；内扣式 |
|
7 |
异径接口 |
KJ65/80 |
2 |
件 |
内扣式 |
|
8 |
水带包布 |
DT-SB |
4 |
件 |
|
|
9 |
水带挂钩 |
|
4 |
件 |
|
|
10 |
地上消火栓扳手 |
QT-DS1；长400 |
1 |
件 |
|
|
11 |
地下消火栓扳手 |
长860 |
1 |
件 |
|
|
12 |
吸水管扳手 |
FS100 |
2 |
件 |
|
|
13 |
直流开关水枪 |
QZG3.5/7.5；65 |
1 |
支 |
低压；内扣式 |
|
14 |
直流开花水枪 |
QZK3.5/7.5；65 |
1 |
支 |
低压；内扣式 |
|
15 |
泡沫枪 |
PQ4/0.7Z |
1 |
支 |
|
|
16 |
泡沫外吸液管 |
40*2700 |
1 |
件 |
|
|
17 |
消防桶 |
|
1 |
个 |
|
|
18 |
灭火器 |
3kg |
1 |
具 |
|
|
19 |
消防腰斧 |
长390 ；GF-285 |
1 |
件 |
|
|
20 |
橡皮锤 |
|
1 |
件 |
|
|
21 |
可充电式手提照明灯 |
|
1 |
件 |
|
3、选装配置及器材
|
1 |
自动充电充气装置 |
24V |
1 |
套 |
|
|
2 |
空呼靠背 |
|
3 |
套 |
|
|
3 |
空气呼吸器 |
成员人数 |
|
套 |
|
|
4 |
水带护桥 |
橡胶 |
2 |
副 |
|
|
5 |
伸缩拉梯 |
|
1 |
副 |
|
|
6 |
手台泵 |
|
1 |
台 |
|
|
7 |
破拆工具 |
|
1 |
套 |
|
|
8 |
其它消防器材 |
|
|
|
|
