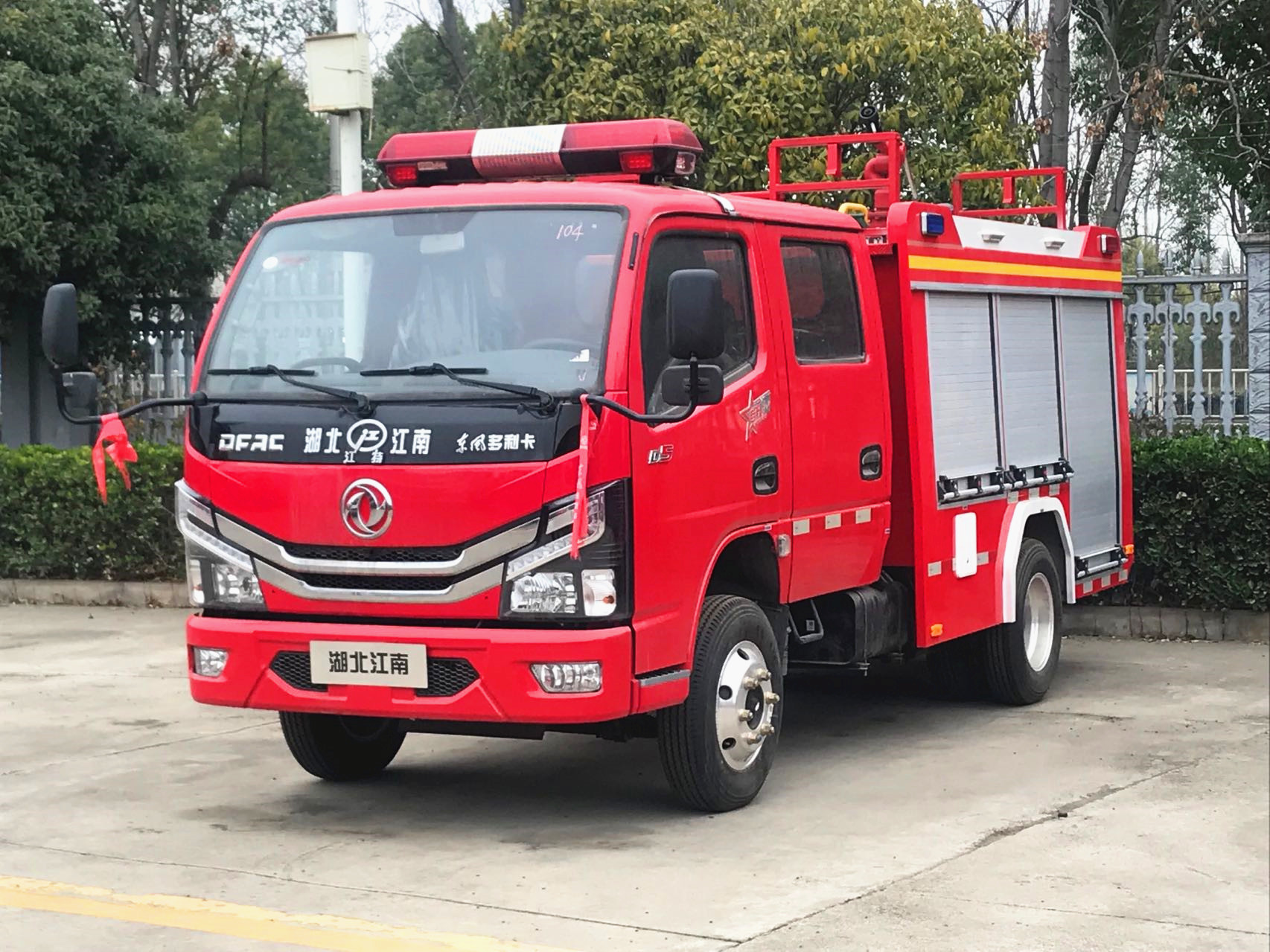

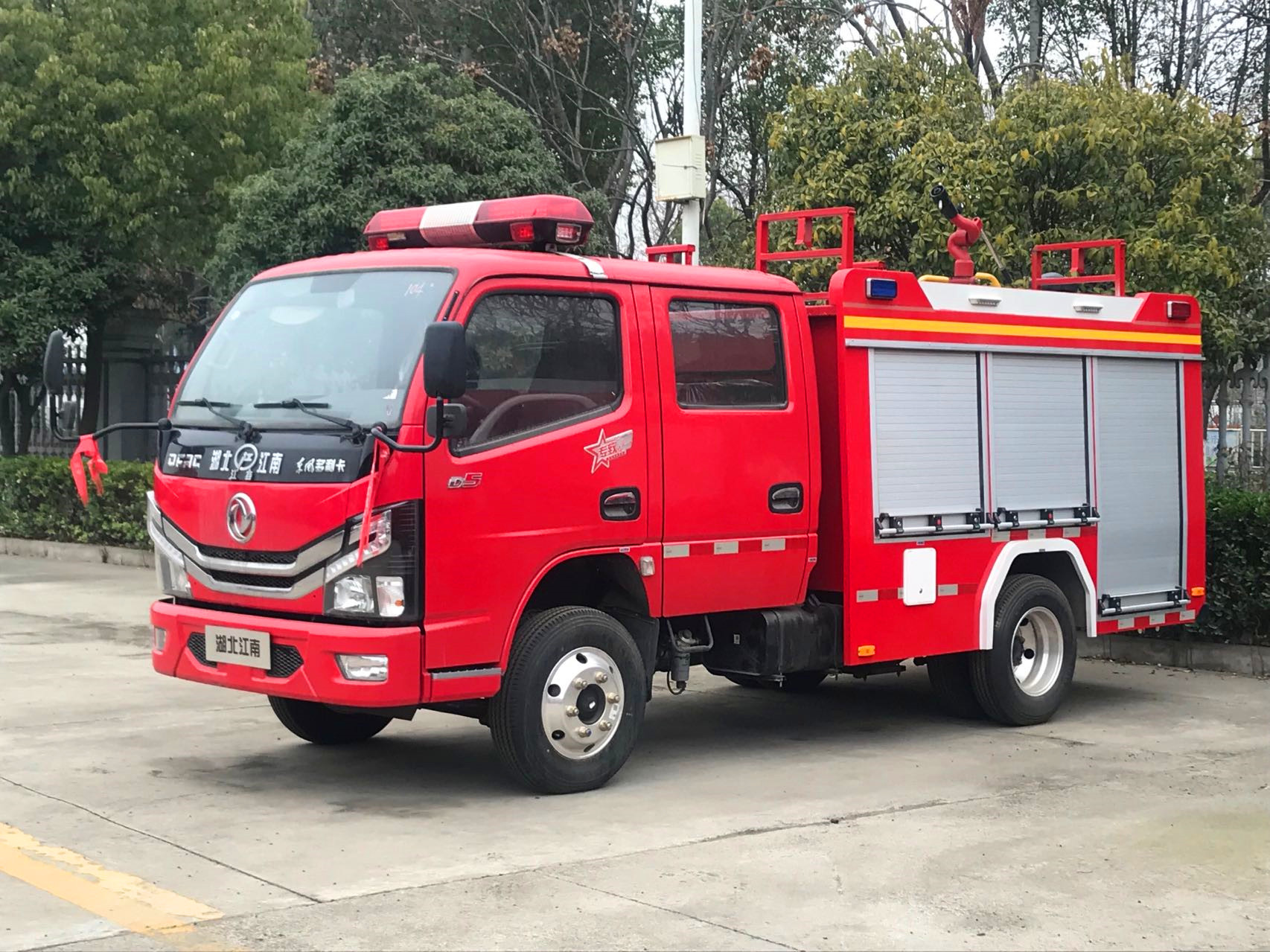

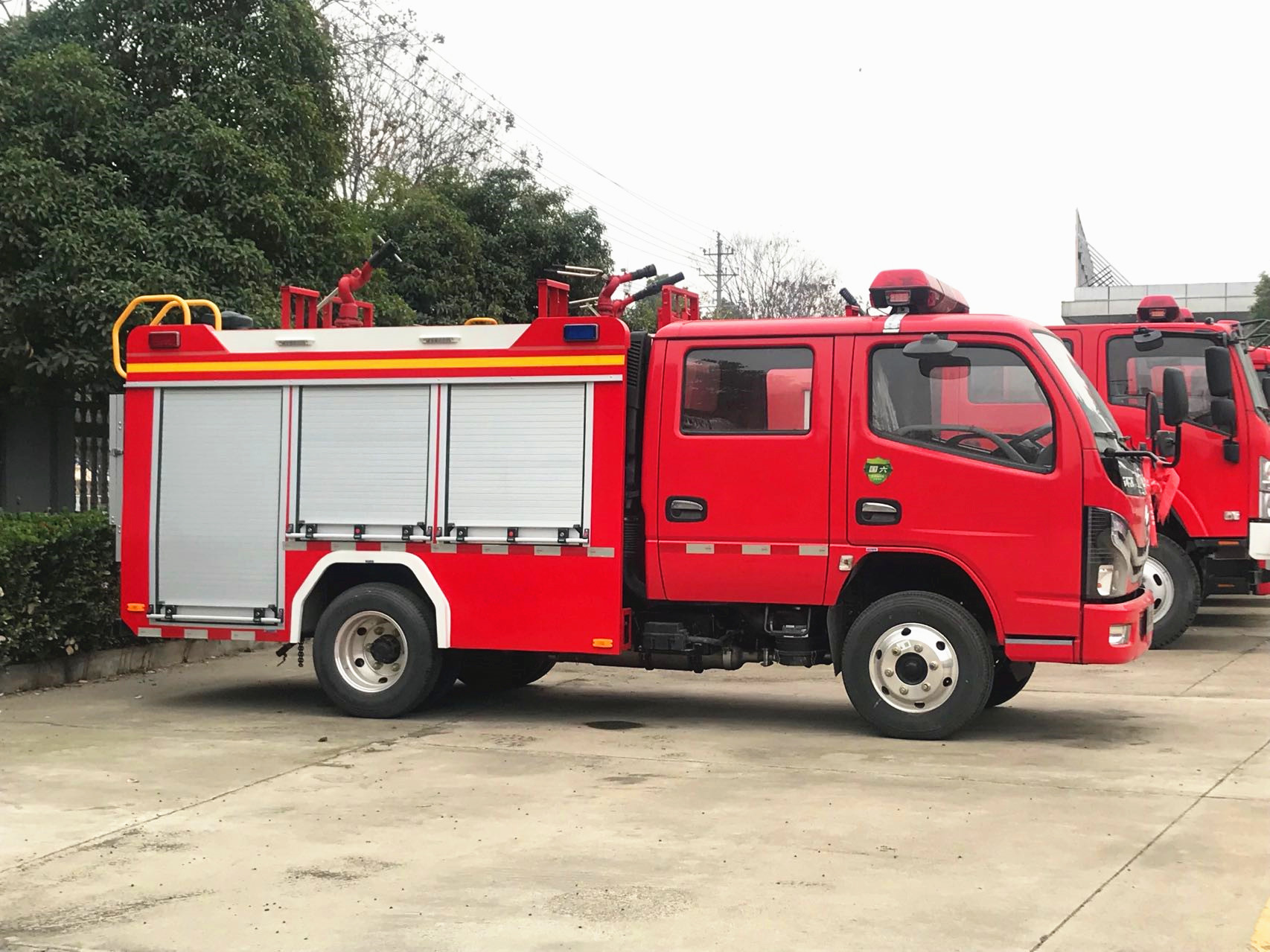

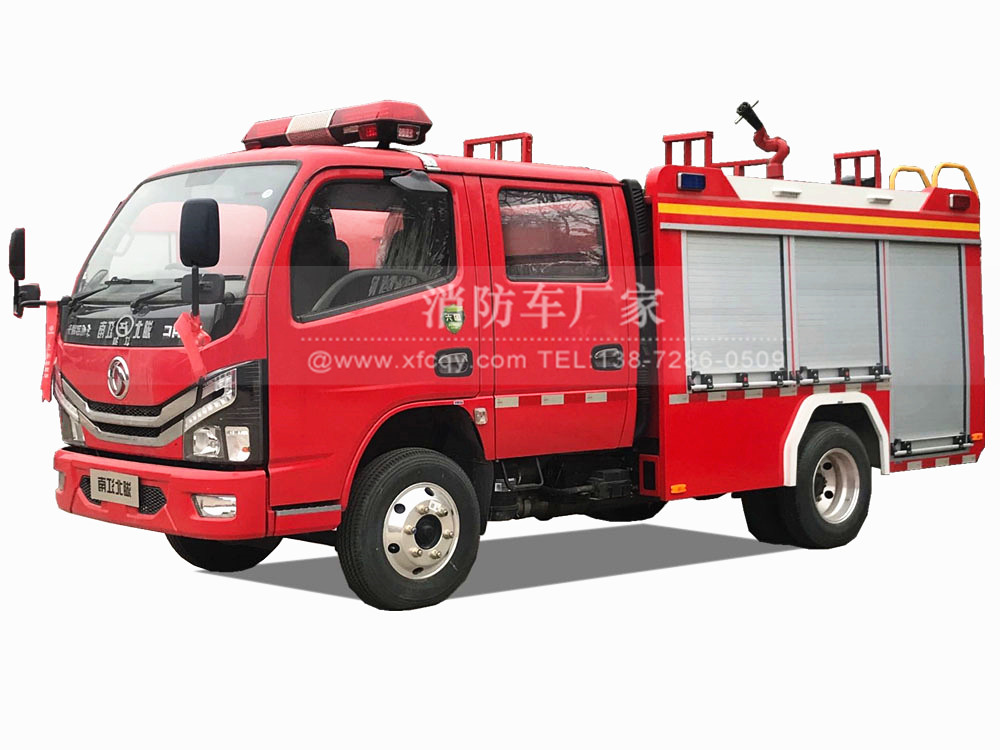

东风1吨蓝牌社区消防车
产品底盘型号：EQ1045DJ3CDF
车型价格：160000 元
销售经理：钦经理
咨询热线：138-7286-0509
销售经理：王经理
咨询热线：139-7179-4417
办公电话：0722-3303228
图文传真：0722-3303228
公司地址：湖北省随州市北郊星光工业园特1号
一、 整车描述
1、 概述
|
JDF5042GXFSG06E6型水罐消防车，东风1吨蓝牌社区消防车采用东风EQ1045DJ3CDF底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为原装双排，可乘坐2+3人,该车为内仓罐结构，车身前部为水罐+器材箱，后部为泵房。载液罐体为优质碳钢，与底盘采用螺栓连接，载水650kg（SG06），（容积最大可做1000kg），装备了上海茸申消防器材有限公司生产CB10/20型消防泵，额定流量20L/S，车顶安装成都威斯特消防机械有限公司生产的PL8/20W（SG06）型车用消防炮。该车辆结构紧凑，配置完备，机动性强，东风1吨蓝牌社区消防车价格能够及时应对企业，社区或重点消防单位的火情，可以第一时间形成小型战斗力进行初期火灾的扑救和人员疏散撤离。可广泛应用于消防救援站，政府专职消防队，企业专职消防队等。
整车消防性能符合GB7956-2014标准要求；底盘通过国家强制性产品认证；发动机排放符合GB17691-2018第六阶段限值的规定要求（国Ⅵ标准）；整车通过国家消防装备质量监督检验中心检测（报告编号：zb201930327）并已列入工信部汽车新产品公告，CCCF正已申报。
|
2、 整车主要参数
|
外廓尺寸
|
5635×2000×2590mm
|
|
最大总质量
|
4350kg
|
|
载液量
|
载水650kg
|
|
最高车速
|
100km/h
|
|
消防泵额定流量
|
20L/s 1.0MPa
|
|
消防炮额定流量
|
20L/s 1.0MPa
|
|
消防炮射程
|
水罐车：≥50m
|
|
比功率
|
85/4.35=19.5
|
|
接近角/离去角
|
24°/13°
|
二、底盘
1、 底盘主要参数
|
型号
|
EQ1045DJ3CDF
|
蓝牌车型里的热销车型，国内均可挂牌
|
|
制造商
|
东风汽车股份有限公司
|
|
发动机额定功率
|
85kw
|
|
发动机排量
|
2300ml
|
|
发动机排放标准
|
GB17691-2018国Ⅵ
|
|
驱动形式
|
4×2
|
|
轴距
|
2950mm
|
|
最大允许总重
|
4495kg
|
|
最小转弯半径
|
≤7.5m
|
|
变速箱
|
手动
|
|
取力器
|
|
2、乘员室
|
结构
|
平头、四门，原装双排
|
|
|
司乘人员数
|
2+3人(可根据用户需求后排座椅选装）
|
|
驾驶员位置
|
左置
|
|
设备
|
原车仪表板处设置消防操作仪表板及警灯控制盒，加装
1、警报器；
2、取力器控制开关及指示灯；
3、附加电源开关；
|
三、 上装结构及性能参数
|
总体布置
|
整车由消防员乘员室和车身两大部分组成，车身布置采用整体框架式结构，内藏水罐，两边为器材箱，后部为水泵房，罐体为平行长方体厢式容罐。
|
|
工艺要求
|
所有碳钢型材及板材均采用酸洗磷化处理防锈蚀，所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割，保证零件精度。
|
|
1、 器材箱和泵室
|
结构
|
主框架结构采用优质铝合金方管焊接，外装饰板采用铝合金板焊接，车顶防滑，可行走。(可根据用户需求采用铝合金方管焊接）
|
|
|
器材箱
|
器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。
|
|
泵房
|
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材
|
|
保温位置：
|
|
爬梯及上车拉手
|
后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
|
|
|
2、水罐
|
|
容量
|
650kg（SG06）
|
|
|
材质
|
优质碳钢，厚度为3mm(可不锈钢、PP材质制作）
|
|
结构
|
内藏式罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1 MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理
|
|
罐体固定
|
与底盘车架螺栓连接
|
|
罐体设置
|
人孔：设直径460mm人孔1个，带有快速锁定/开启装置
|
|
溢流口：设DN65溢流口1个
|
|
放余水口：设1个DN25水罐放余水口，配球阀
|
|
注水口：在水罐左右两侧各接1只DN65接口
|
|
进出水口：设1个水罐到水泵进水管，DN100阀门，手动控制，设1个水泵至水罐充水管，DN65阀门，手动控制
|
四、水系统
1、水泵
|
型号
|
CB10/20型低压车用消防泵
|
|
|
形式
|
常压离心式
|
|
额定流量
|
20L/s @1.0MPa
|
|
出口额定压力
|
1.0MPa
|
|
最大吸深
|
7m
|
|
引水装置
|
活塞式真空泵
|
|
引水时间
|
最大吸深时≤35s
|
2、 管路系统
|
管道材质
|
优质无缝钢管
|
|
|
吸水管路
|
泵房后侧设一个DN100吸水口
|
|
注水管路
|
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路
|
|
出水管路
|
泵房左右两侧各设1个DN65出水口，带截止阀和扪盖
|
|
冷却水管路
|
配有冷却取力器的冷却水管路及控制阀
|
五、灭火装置
1、车载水炮
|
型号
|
PS8/20W
|
|
|
制造商
|
成都威斯特消防机械有限公司
|
|
回转角度
|
360°水平回转
|
|
最大仰/俯角
|
俯角≤-15°，仰角≥+60°
|
|
流量
|
20L/S
|
|
射程
|
≥50m
|
六、消防控制系统
控制面板主要包括驾驶室控制和泵室控制两部分
|
驾驶室内控制
|
水泵脱挂档、警灯警报、照明及信号装置控制等
|
|
|
泵室内控制
|
上装总电源开关、参数显示、状态显示
|
七、电气设备
|
附加电气
|
设独立电路
|
|
|
辅助照明
|
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
|
|
频闪灯
|
车身两侧安装红、蓝两色频闪灯
|
|
警示装置
|
长排全红警灯，安装在驾驶室顶部
|
|
警报器，其控制盒在驾驶员前下方
|
|
火场照明
|
上装后部安装35W消防探照灯1个
|
八、表面处理
|
面漆
|
优质国产漆
|
|
颜色
|
车体外表面主色为RO3消防红
|
九、随车消防器材的布置和配备
1、器材布置
|
1
|
按照消防实战需要，根据消防操作程序，就近取放。
|
|
2
|
使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。
|
|
3
|
标示醒目，多人操作，互不干涉。
|
2、器材配备（标配）
|
1
|
吸水管
|
100×2米
|
4
|
根
|
螺纹式
|
|
2
|
滤水器
|
FLF100
|
1
|
件
|
螺纹式
|
|
3
|
分水器
|
FII80/65×2-1.6
|
1
|
件
|
内扣式
|
|
4
|
集水器
|
JII100/65×2-1.0
|
1
|
件
|
内扣式
|
|
5
|
水带
|
13-65-20
|
8
|
盘
|
低压；内扣式
|
|
6
|
异径接口
|
KJ65/80
|
2
|
件
|
内扣式
|
|
7
|
水带包布
|
DT-SB
|
4
|
件
|
|
|
8
|
水带挂钩
|
|
4
|
件
|
|
|
9
|
地上消火栓扳手
|
QT-DS1；长400
|
1
|
件
|
|
|
10
|
地下消火栓扳手
|
长860
|
1
|
件
|
|
|
11
|
吸水管扳手
|
FS100
|
2
|
件
|
|
|
12
|
泡沫外吸液管
|
|
1
|
根
|
|
|
13
|
空气泡沫枪
|
|
1
|
支
|
|
|
14
|
直流开关水枪
|
QZG3.5/7.5；65
|
1
|
支
|
低压；内扣式
|
|
15
|
直流开花水枪
|
QZK3.5/7.5；65
|
1
|
支
|
低压；内扣式
|
|
16
|
消防桶
|
|
1
|
个
|
|
|
17
|
灭火器
|
3㎏
|
1
|
具
|
|
|
18
|
消防腰斧
|
长390 ；GF-285
|
1
|
件
|
|
|
19
|
橡皮锤
|
|
1
|
件
|
|
|
20
|
可充电式手提照明灯
|
|
1
|
件
|
|
客户采购消防车前所关心的问题答疑
（1）免费维修方案以及期限？
1、跟踪服务时间：终身；
2、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费；
3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员；
4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除，无故障积极预防。
（2）免费后期配件供应价格方式？
1、方式：在所在地东风/济南重汽/五十铃等技术服务站统一供货,根据用户要求或由江南专汽厂方直接发货；
2、配件只收工本费,不加其他费用。
（3）售后服务方式？
底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式，详见底盘《保养手册》。 专用装置部分的维修，可采用电话、传真的联系方式，供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
（4）技术培训方案？
供货方负责在交车给用户使用前，在用户所在地免费培训设备使用人员，主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
（5）我们是外地的，能不能送车？
购车流程规定客户可以在网上订购，签订购车合同。预付定金。在规定时间内送车到客户指定地点，客户验车合格付全款。
（6）到厂自提车时间？
自提时间：周一至周日，08:00 － 19:00（部分自提点工作时间为9:00-18:00，如遇国家法定节假日，则以新闻发布放假时间为准，请大家届时关注）
（7）我们这里有没有销售点？想看车怎么办？
消防车不同于小轿车之类的在全国各地设立销售公司4S店，这是由特种车的特殊性决定的。利用现在发达的商务网络，客户只要来电来函下订单，按照购车流程进行购车，会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求，为每位用户打造高品质、个性化的消防车，欢迎您来实地考察生产实力及产品工艺，我们会为您提供最好的服务！
