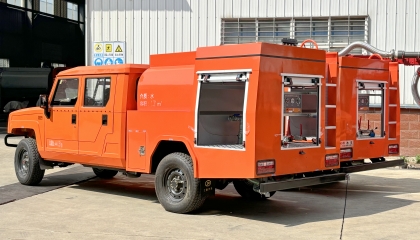

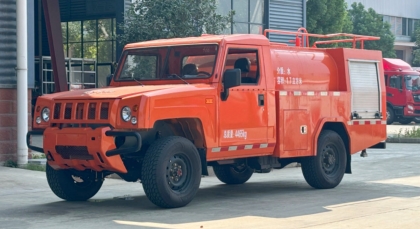

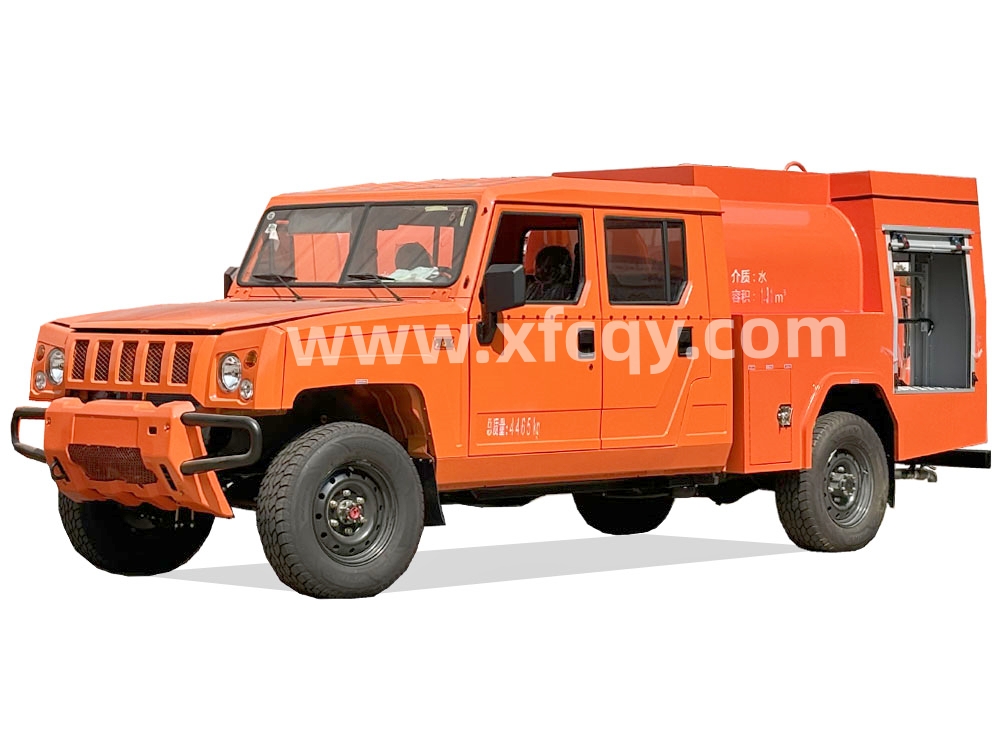

北汽森林草原火灾扑救灭火车详细描述

一、 北汽森林草原火灾扑救灭火车整车

1. 外廓尺寸：5315,5460 mm×1880 mm×2300 mm

2. 乘员人数：2

3. 水罐：容积1700 L

4. 水泵：流量50m3/h

二、 北汽森林草原火灾扑救灭火车底盘

1. 型号：BAW2043HHS42D

2. 驱动型式：4×4

3. 轴距：3035mm

4. 发动机：

型号为YCY24140-60A，直列四缸、水冷、高压共轨、增压中冷柴油发动机

l 额定输出功率为：103KW

l 排放标准：国Ⅵ

5. 变速箱：机械式手动变速箱，5个前进档

6. 分动箱:四驱机械手动,全驱/后驱两挡转换

7. 转向系统：左置，液压助力转向，方向盘高度和角度可调

8. 制动系统：真空助力，双管路，液压操纵，前盘式、后鼓式制动器，配备ABS系统

9. 最高车速：120km/h

10. 取力器：变速箱取力器。

三、 北汽森林草原火灾扑救灭火车驾乘室

1. 结构：整体钢骨架焊接长头驾驶室，固定型。

2. 布局：单排两开门，乘员人数为2。

3. 设备：除原车设备外，还装有取力器开关等。

四、 北汽森林草原火灾扑救灭火车上装

(一) 罐体

1. 容积：1700L（水）。

2. 结构：

l 方圆焊接结构，整体滚压成型，内设防荡隔板和防浪孔。

l 人孔及人孔盖1套，直径φ500 mm。

l 注水管位于罐体侧边，通径为DN65。

3. 材质：采用优质碳钢材料焊接而成，罐体厚度为3mm。内壁全部做防腐处理，经久耐用。

4. 设备：

l 人孔盖：带快速锁紧及开启装置，开启快捷、安全。

l 排污阀：手动控制

(二) 器材箱

1. 结构：

l 泵室框架为焊接结构。

l 内蒙皮为镀锌花纹板。

l 根据器材固定需要，配置铝合金型材固定架或隔板。

2. 材质：泵室蒙皮为优质碳钢材料。

3. 卷帘门：

l 材质为轻合金卷帘门，质量轻，防腐性能好。

l 卷帘门的特殊结构确保了外部雨水很难渗入，密封性能良好。

4. 顶部：采用具有防滑花纹板及防护栏，确保人员安全。

5. 尾部：配备可供消防人员上下的爬梯。

五、 北汽森林草原火灾扑救灭火车泵及水路系统

1． 洒水泵:

  型号: 65QZB-50/110N自吸离心式

流量:50(m3/h)

扬程(m):110

功率:24kw

2． 洒水炮(选装)

l 安装位置：器材箱顶部

l 射程：不小于45m

l 旋转角度：360°

l 俯仰角；-15°～60°

3． 管路

管路材质：优质无缝钢管

1）进水管路：

l 内进水管路：1个水罐到水泵进水管，DN65阀门，手动控制

l 外进水管路：侧下裙边设一个DN65吸水口，DN65阀门

2）出水管路：侧下裙边设1个DN65出水口，DN65阀门，带管牙

3）注水管路：

l 外注水管路：侧下裙边设一个DN65外注水口，带管牙扪盖

l 内注水管路：1个DN65水泵向罐内注水管路

4）放余水管路：1个DN8管路放余水口，配球阀

六、电气系统

1. 尾部装有符合国家标准的组合尾灯和牌照灯。

2. 操纵系统：取力器操作杆安装在驾驶室。

七、器材配备及布置

1. 配备原则

l 客户有特殊需求时，根据客户的需求配备

l 客户没有特殊需求时，按照公司的企业标准配备

八、随车基本配备清单

九、整车涂装

l 北汽森林草原火灾扑救灭火车的外表喷涂橘红色；
